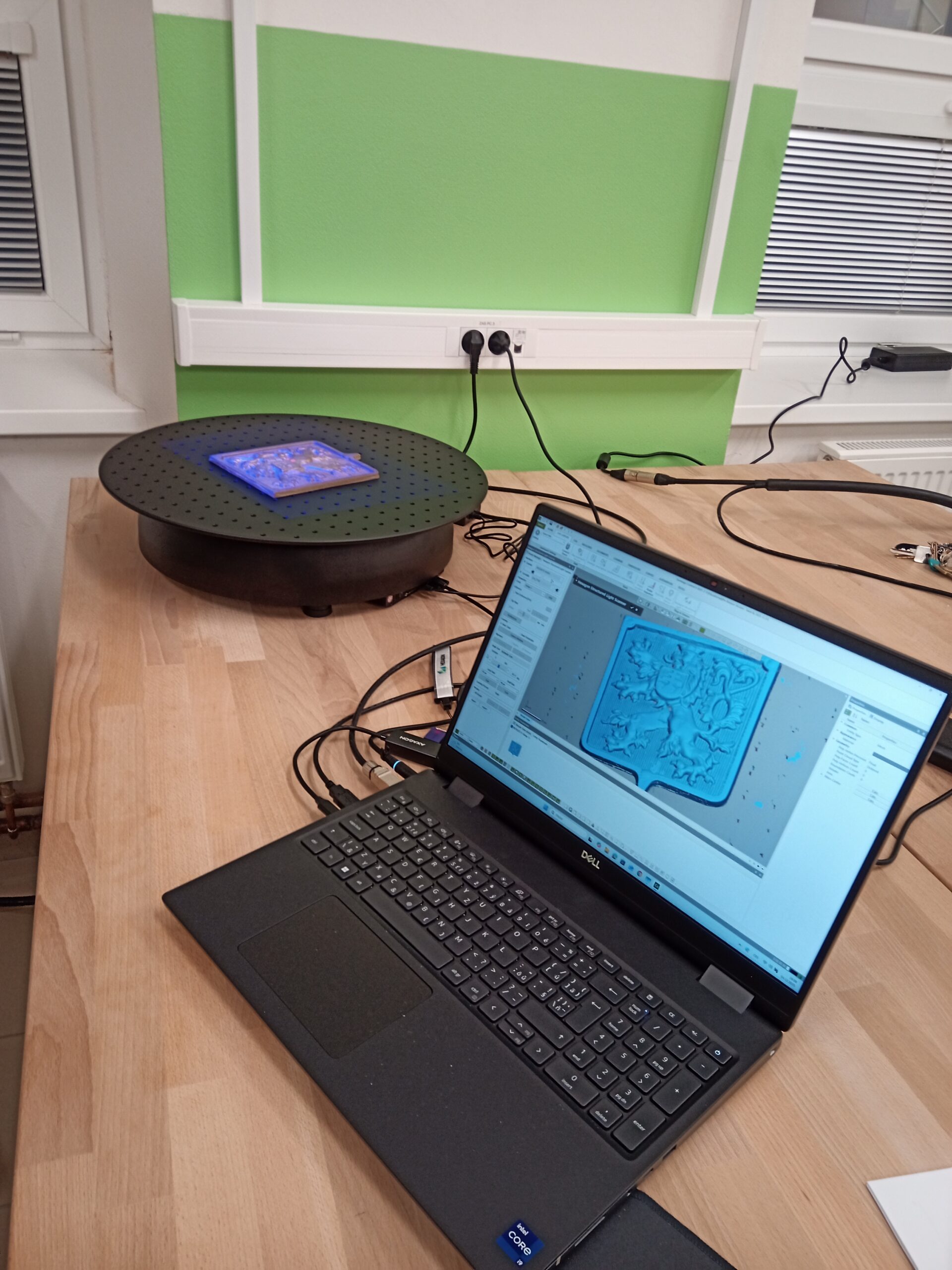

Díky projektu IDZ – excelence jsme mohli naše pracoviště vybavit unikátním profesionálním 3D skenerem včetně špičkového softwarového vybavení, které v této kombinaci nemělo v době instalace obdoby. Jedná se o zařízení pro optické 3D měření a rozměrovou kontrolu. Součástí dodávky je software umožňující kalibraci skeneru, skenování, analýzu naměřených dat, úpravu polygonální sítě, tvorbu řezů, kótování, vyrovnání do souřadného systému, vyhodnocení lineárních rozměrů, úhlů, geometrických tolerancí, tvorbu protokolu a exportu dat, vytvoření parametrického modelu ze skenovaných dat, aproximace prostřednictvím přesných analytických tvarů, import více než 60 formátů souborů včetně polygonů, mračen bodů a CAD, tvorba barevných map nově vytvořeného povrchu oproti datům ze skenování, převod organických tvarů na přesné modely CAD.

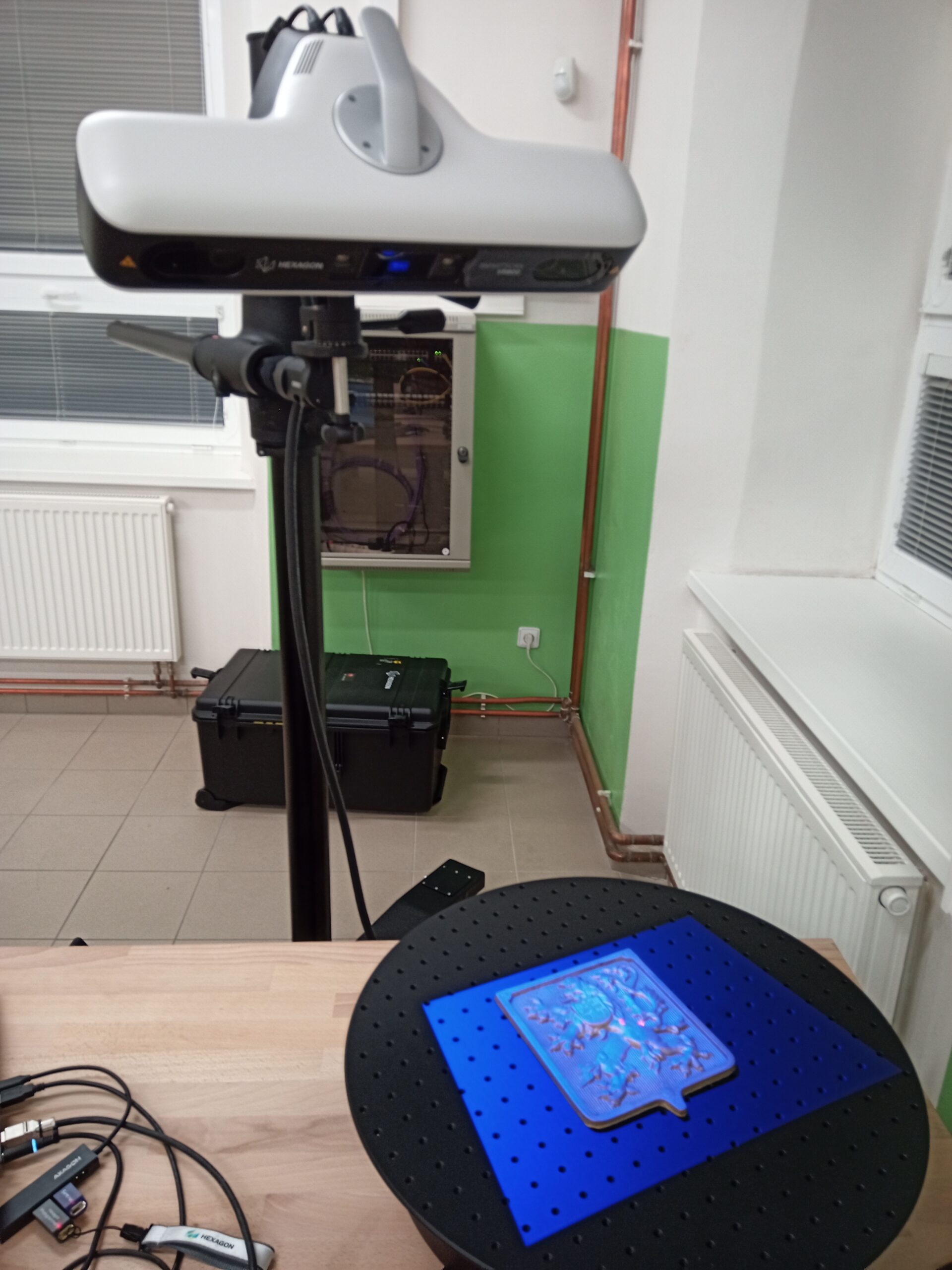

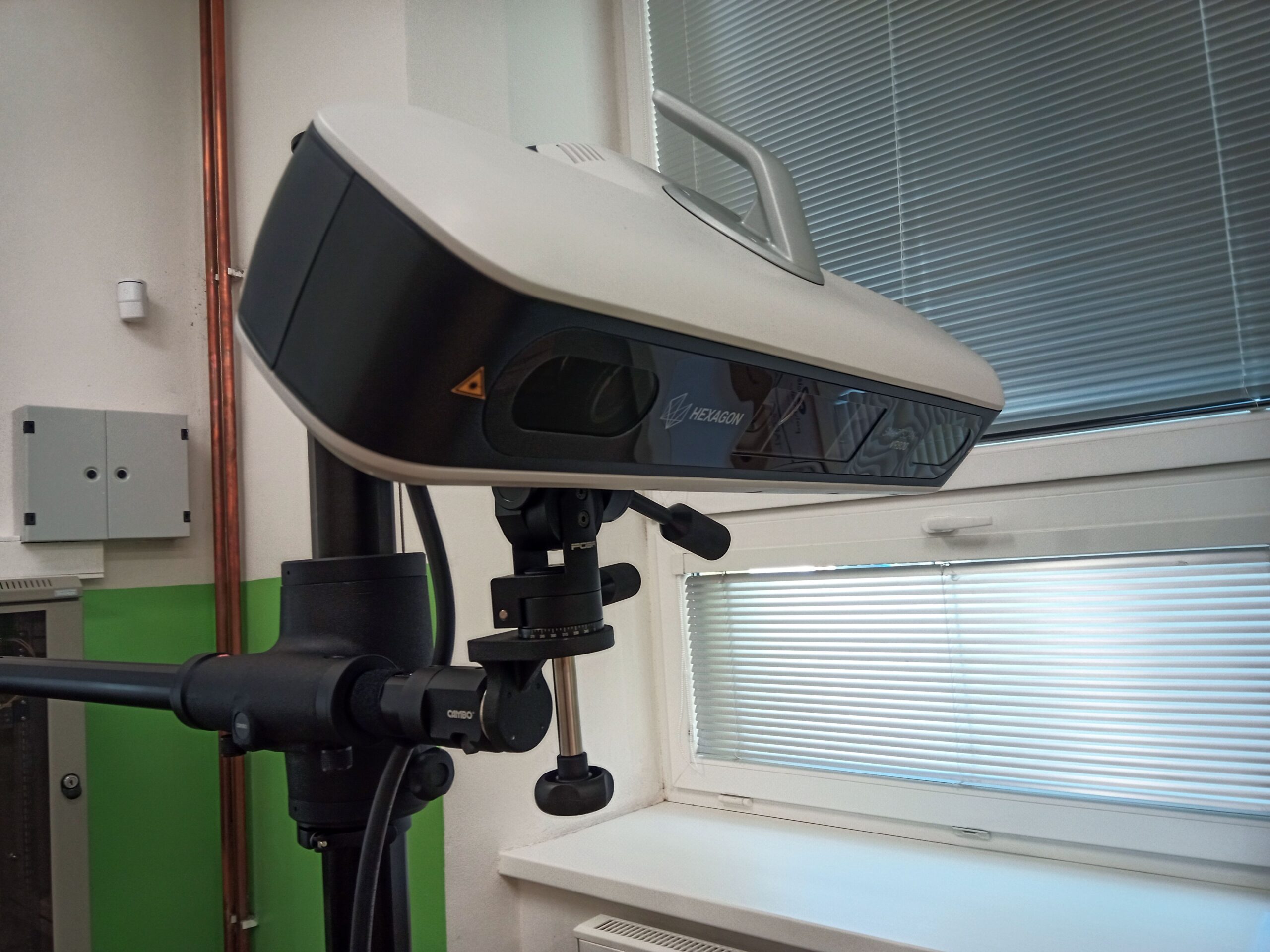

Skener SmartScan VR800, postavený na zcela přepracované platformě, je prvním optickým 3D skenerem na trhu s objektivem s motorizovaným zoomem, který umožňuje uživatelům upravovat rozlišení dat a objem měření výhradně prostřednictvím softwarových nastavení. Tím se výrazně zvyšuje produktivita kontroly kvality. Dochází také k dalšímu zlepšení pracovních postupů díky efektivnějším procesům vyrovnávání po skenování, včetně možnosti kombinovat snímky s různým rozlišením v rámci jednoho projektu.
Skenování se strukturovaným světlem, známé také jako skenování bílým světlem nebo optické 3D skenování, je měřicí technologie s využitím videokamery, která dokáže během pár sekund poskytnout data o dílech s mimořádně vysokým rozlišením. Další skenery se strukturovaným světlem na trhu jsou systémy se stereokamerou, obvykle se dvěma kamerami s rozlišením 5– 16 MP. VR800 používá čtyři kamery s rozlišením 20 MP v duálním stereo nastavení – pro širší rozsah měřených objemů. To vše je propojeno s digitální projekční jednotkou s optickým zoomem, která umožňuje měřit různé objemy (tři z každé dvojice kamer) a také měnit rozlišení v rámci každého objemu. Integrovaná řídicí jednotka navíc zajišťuje rychlé předběžné zpracování dat ze skenování v zařízení. Díky tomu jsou data, která vstupují do metrologického softwaru, přehlednější a snáze použitelná Speciální rám z uhlíkových vláken zajišťuje tepelnou stabilitu a umožňuje delší intervaly mezi kalibracemi.
Pracoviště se skenerem přímo souvisí s pracovištěm aditivního 3D tisku.
Dodavatelem zařízení pro školu je společnost Hexagon.
